壓力自緊密封電動鑄鋼閘閥-Z961Y

簡要描述：壓力自緊密封電動鑄鋼閘閥-Z961Y是一個啟閉件閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關，不適門參數而異，通常為5°，介質溫度不高時為2°52。改善其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板。

產品型號： Z961Y

所屬分類：Z961Y壓力自緊密封電動鑄鋼閘閥

更新時間：2023-09-23

廠商性質：其他

聯系我們留言詢價

詳情介紹

壓力自緊密封電動鑄鋼閘閥-Z961Y

電動閘系列，簡單地說就是用電動執行器控制閥門,從而實現閥門的開和關。其可分為上下兩部分，上半部分為電動執行器，下半部分為閥門。電動閘閥就是由電動執行機構加閘閥組成。
閘閥可安裝在水平管路或垂直管路上，單雙閘板閘閥應安裝在水平管路上，且手輪應位于閥門上方，不允許朝下安裝。閘閥介質流動方向不受限制。

壓力自緊密封電動鑄鋼閘閥-Z961Y

　　閘閥通常采用法蘭連接，特殊場合也有用焊接連接的?！　τ诖罂趶郊案邏旱拈l閥，啟閉力矩較大。為了減小啟閉力矩，可采用安裝旁通閥的辦法。旁通閥安裝在主閘閥外部，它的進出口與主閘閥的兩側練練連接，并聯聯通。主閘閥開啟前應先開通旁通閥，進入閥后，使主閘閥閘板前后的壓力差減小，從而減小主閘閥的開啟力矩。旁通閥口徑的選用應根據主閥口徑和使用要求考慮。　　閘閥是截?cái)嚅y，密封性能不及截止閥。閘閥主要“職責”是“斷流”，以及以小的阻力：“續流”。它不宜用作調節介質的流量和壓力，如長期用于調節，密封面易被介質沖刷磨損，影響密封性能?！　￠l閥的介質溫度、壓力，對使用的可靠性應引起注意。在高溫、高壓時，由于溫度的變化可能使閘板鍥死，同時因各處介質溫度不均勻，易產生不密封現象。鍥式但閘板閥尤為明顯。

應用規范
設計制造按GB/T 12237-89
結構長度按GB/T 12221-89
法蘭尺寸按JB/T 79-94 GB/T 9113-2000
檢驗標準按GB/T 13927-92

壓力自密封電動鑄鋼閘閥-Z961Y性能規范

閥體材料		公稱壓力 (MPa)	工作溫度（℃)	適用介質
碳鋼	C	1.6-6.4	≤425℃	水、油品、蒸汽
		10.1-16.0
不銹鋼	P	1.6-16.0	≤200℃	硝酸類
	R			醋酸類
鉻鉬鋼	I	1.6-16.0	≤550℃	蒸汽、油品

主要零件材料

零件名稱	材料
閥體、閥蓋	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12MO2Ti	ZGOOCr18Ni10	ZG00Cr17Ni14MO2
閘板	1Cr13	ZG1Cr18Ni9Ti	ZG1Cr18Ni12MO2Ti	ZG00Cr18Ni10	ZG00Cr17Ni14MO2
閥桿	1Cr13	1Crl 8Ni9Ti	1 Cr18Ni12MO2Ti	OOCr18Ni10	OOCrl7Nil4MO2
填料	PTFE	PTFE	PTFE	PTFE	PTFE
墊片	304+PTFE	304+PTFE	316+PTFE	304+PTFE	316+PTFE
倒密封座	1Cr13	A276-410	A276-410	A276-410	A276-410
壓蓋	WCB	ZG1Cr18Ni9Ti	ZG1Ct18Ni12MO2Ti	ZG00CF18Ni10	ZGOOCrl7Nil4MO2
填料壓環	1Cr13	1CF18Ni9Ti	1CF15Ni12MO2Ti	00Crl8NilO	OOCrl7Nil4MO2
螺栓	35CrMoA	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2
螺母	45	lCr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Tf	1Cr18NigTi

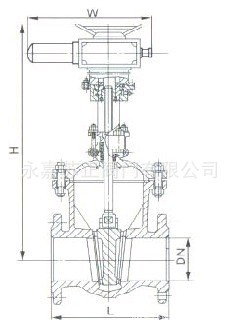

PN1.6-2.5MPa主要連接尺寸及重量(單位:mm)

口徑DN		15	20	25	32	40	50	65	50	100	125	150	200	250	300	350	400	450	500	600
L		130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
手動	H	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
	W	180	180	200	200	200	240	240	280	320	360	360	400	450	200	500	600	720	720	720
	Wt（kg）	4	5	6	7	18	29	33	46	63	108	134	192	228	300	388	566	900	958	1410
電動	H						650	650	800	835	550	997	1122	1276	1390	1580	1640	1950	2220	2510
	W						516	316	680	680	680	680	680	680	650	860	860	860	1018	1337
	Wt（kg）						55	65	78	101	160	178	252	362	511	500	1070	1380	1600	2100
